Order (MOQ):
100kgsZahlung:
FOB, CIF, EXWProduktursprung:
ChinaFarbe:
WhiteVersandhafen:
Guangzhou, Shenzen, FoshanVorlaufzeit：
3-15days
Produktname:

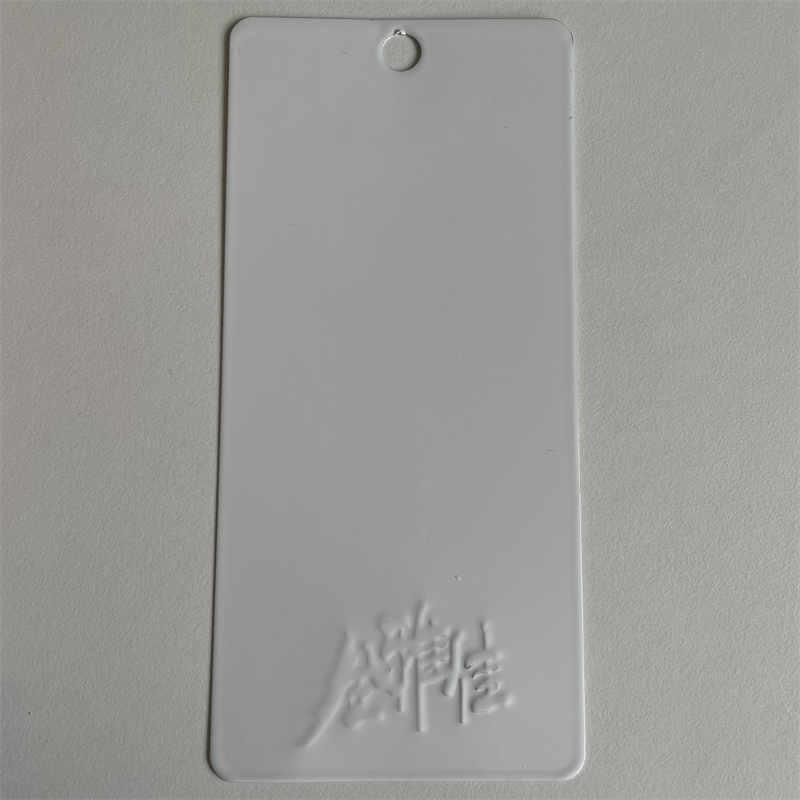

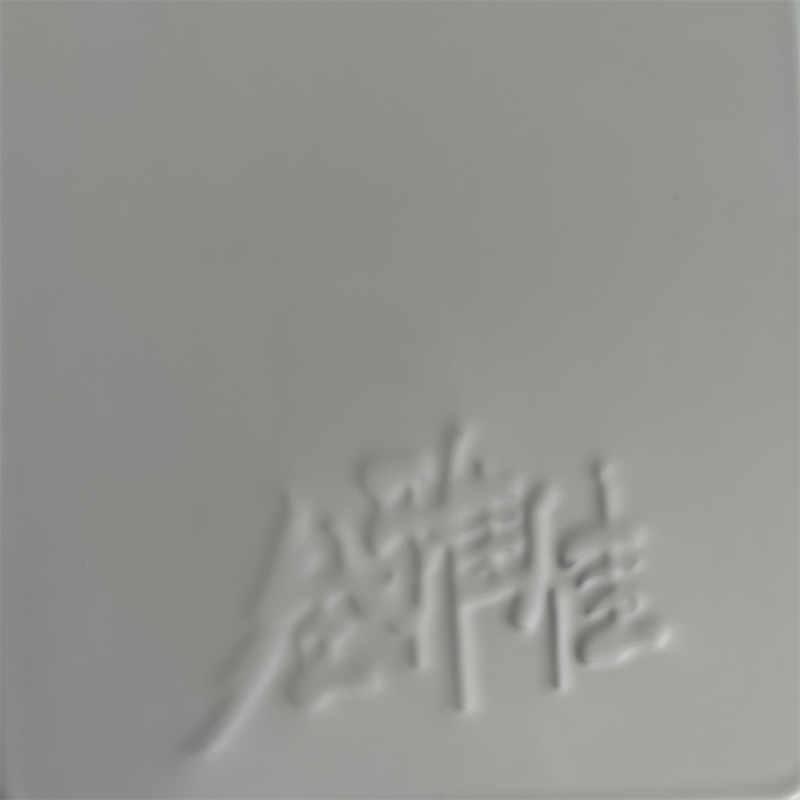

Weiße Farbe Epoxid-Polyesterharz-Pulverbeschichtung
Einführung
Die Pulverbeschichtung wird mit Polyesterharz und Epoxidharz ausgehärtet. Sie ist hervorragend hitze- und feuchtigkeitsbeständig sowie salznebel- und korrosionsbeständig. Sie eignet sich zur Oberflächenbeschichtung und Dekoration verschiedener Haushaltsgeräte, Möbel und Beschläge.
Aussehen
Es gibt verschiedene Erscheinungsbilder, von matt bis hochglänzend.
Besonderes Erscheinungsbild: Struktur, Sand, Metallic oder Perlmutt, Mischfarben, anderes besonderes Erscheinungsbild auf Anfrage.
Physikalische Eigenschaften
Spezialdichte: 1,2–1,8 (je nach Glanz und Farbe)
Verteilung der Pulvergröße: 100 % weniger als 100 Mikron (kann je nach Anwendungsanforderung angepasst werden)
Fließfähigkeit: 120-140
Volatilität <0,8 %
Heilungszustand
200ºC (Objekttemperatur)/10 Min.
180ºC (Objekttemperatur)/15 Min.
Typische Leistungseigenschaften
Alle folgenden Tests werden auf 0,8 mm Stahlplatten mit einer Filmdicke von 50–70 Mikrometern durchgeführt.
|
Testgegenstand |
Verfahren |
Standard |
Ziel |
|
Glanz |
60° Glanztester |
GB/T9754-1988 |
+/- 5 % |
|
Filmdicke |
Filmdickenmessgerät |
GB1764-1979 |
60 um-70 um |
|
Haftung |
Gitterschnittprüfer |
GB/T9286-1998 |
0 Grad |
|
Filmhärte |
Filmhärteprüfer (Japan) |
GB/T6739-1996 |
1H-2H |
|
Auswirkungen |
Schlagprüfgerät |
GB/T1732-1993 |
50 cm*kg positive Auswirkung (je nach Glanz) |
|
Dornbiegung |
180°-Bogen |
GB/T6742-1986 |
2 mm bis 3 mm |
|
Tiefungsversuch |
Erichsen-Tester |
GB/T9753-1988 |
5 mm bis 6 mm |
|
Farbunterschied |
Farbunterschiedstester |
GB/T11186.2-89 |
Dunkel<1,5,Hell<0,5 |
|
Salzsprühnebel |
Salzsprühtester |
GB/T1771-1991 |
500 Stunden |
|
Feuchtigkeitstest |
Konstante Temperatur und Luftfeuchtigkeit |
GB/T1740-1979 |
500h, Änderungen <1 Note |
|
Buchholzhärte |
Buchholz-Härteprüfer |
GB/T 9275-1988 |
≥80 (Länge: 1,15–1,2) |
|
Oberfläche |
Visuell |
GB/T 9761-1988 |
Keine Partikel über 60 µm |
|
Die Verteilung der Partikelgröße |
Laser-Partikelmessgerät |
/ |
D(4,3) 35-40 µm |
Bemerkung:
1) Glanz: Kann je nach Kundenwunsch von 0 bis 95 eingestellt werden
2) Aufprall: Unterschiedlicher Glanz hat unterschiedliche Widerstandsfähigkeit gegen Aufprall
Glatt: 50 kg/cm, geringer Glanz: 40 kg/cm
3) Dornbiegung: Die Biegefähigkeit richtet sich nach dem Glanz
4) Die Verteilung der Partikel: Verwenden Sie den LS-POP(III)-Laserpartikelgrößenmesser. Es gibt keine staatlich festgelegte Standardmethode für die Testmethode.
5) Salzsprühnebel- und Alterungsbeständigkeit: Wird gemäß Kundenwunsch getestet.
6)Cup-Prozess-Tests können je nach Glanz- und Oberflächeneffekt des Produkts leicht variieren, wobei matte, glänzende und sandkörnige Cup-Prozesse im Allgemeinen etwas kleiner sind als Hochglanzpulver
Durchschnittliche Abdeckung
9–12 Quadratmeter pro Kilogramm bei einer Filmdicke von 60 Mikrometern (bei 100 % Pulverausnutzung)
TGIC&Primid
Sowohl das TGIC- als auch das Primid-System sind verfügbar, wir können es gemäß Ihren Anforderungen liefern.
Bemerkung
TDS dient nur als Referenz. Für Pulverbeschichtungen mit spezieller Textur kontaktieren Sie uns bitte, danke.
E-Mail : cassiebirthdayparty@gmail.com
Copyright © 2025 www.purepowercoating.com.Alle Rechte vorbehalten.
Blog | Sitemap | Datenschutzrichtlinie | Xml |
